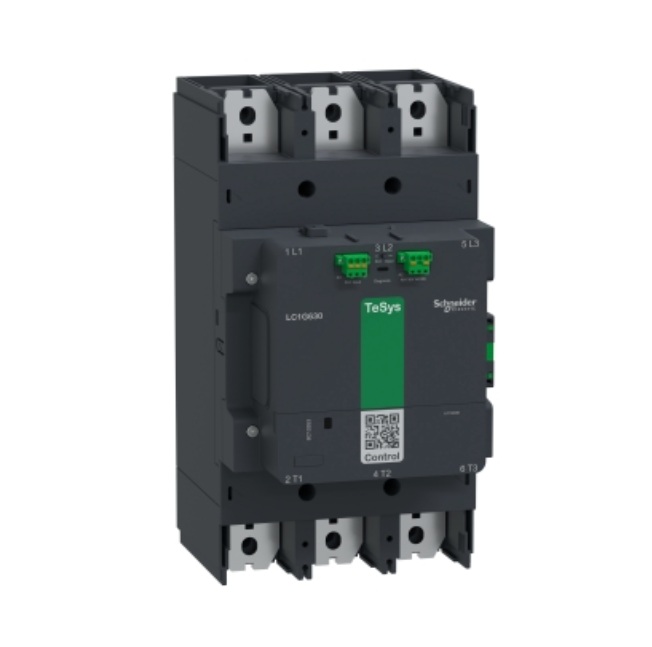

High power contactor, TeSys Giga, 3 pole (3NO), AC-3 <=440V 630A, advanced version, 200…500V wide band AC/DC coil Termékcsalád Thalassa Termékválaszték TeSys GS Termék vagy alkatrész típusa Megszakító kontaktor Készülék rövid neve LC1K mágneskapcsoló alkalmazás Power switching Motorvezérlés felhasználási kategória AC-1 AC-3e AC-4 AC-41 AC-5B AC-6a AC-7A AC-7C AC-20A AC-8b DC-1...5 DC-4 DC-6 pólusok megnevezése 3P Ue névleges üzemi feszültség <= 1000 V AC 50/60 Hz <= 460 V DC le névleges üzemi áram 1050 A (at <40 °C) at <= 1000 V AC-1 630 A (at <60 °C) at <= 440 V AC-3e vezérlőkör feszültség 200...500 V AC 50/60 Hz 200...500 V DC vezérlőkör feszültség korlátok Működési: 0.8 Uc Min...1.1 Uc Max (at <60 °C) Kidobás: 0.1 Uc Max...0.45 Uc Min (at <60 °C) Kiegészítő jellemzők[Uimp] névleges lökő-feszültség állóság 8 kV túlfeszültség kategória III névleges megszakítóképesség 5550 A at 440 V Icw névleges rövidzárlati kiállási áram 5,05 kA - 10 s 4,4 kA - 30 s 3,4 kA - 1 perc 2,2 kA - 3 perc 1,6 kA - 10 perc kapcsolt biztosíték méretezés 630 A aM at <= 440 V for vészleállító vagy szakaszkapcsoló egyedi bemenetek 500 A aM at <= 690 V for vészleállító vagy szakaszkapcsoló egyedi bemenetek 1250 A gG at <= 690 V átlagos impedancia 0,000065 Ohm Ui névleges szigetelési feszültség 1000 V teljesítményveszteség pólusonként 70 W AC-1 - Ith 1050 A 26 W AC-3e - Ith 630 A kompatibilitási kód LC1G pólus érintkező összetétel 3 NO kiegészítő érintkező összetétel 1 NO + 1 NC motorteljesítmény kW 180 kW at 230 V AC 50/60 Hz (AC-4) 315 kW at 400 V AC 50/60 Hz (AC-4) 335 kW at 415 V AC 50/60 Hz (AC-4) 355 kW at 440 V AC 50/60 Hz (AC-4) 375 kW at 500 V AC 50/60 Hz (AC-4) 500 kW at 6 V AC 50/60 Hz (AC-4) 450 kW at 1000 V AC 50/60 Hz (AC-4) 200 kW at 230 V AC 50/60 Hz (AC-3e) 335 kW at 400 V AC 50/60 Hz (AC-3e) 375 kW at 415 V AC 50/60 Hz (AC-3e) 400 kW at 440 V AC 50/60 Hz (AC-3e) 400 kW at 500 V AC 50/60 Hz (AC-3e) 500 kW at 6 V AC 50/60 Hz (AC-3e) 450 kW at 1000 V AC 50/60 Hz (AC-3e) 180 kW at 230 V AC 50/60 Hz (AC-41) 315 kW at 400 V AC 50/60 Hz (AC-41) 335 kW at 415 V AC 50/60 Hz (AC-41) 355 kW at 440 V AC 50/60 Hz (AC-41) 375 kW at 500 V AC 50/60 Hz (AC-41) 450 kW at 6 V AC 50/60 Hz (AC-41) 355 kW at 1000 V AC 50/60 Hz (AC-41) motorteljesítmény LE 250 LE at 200/208 V 60 Hz 300 LE at 230/240 V 60 Hz 600 LE at 460/480 V 60 Hz 700 LE at 575/600 V 60 Hz tekercseléstechnológia Beépített kétirányú csúcs korálátozó biztonság megbízhatósági szintje B10d = 100000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 B10d = 1800000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 mechanikai tartósság 5 Mciklus inrush power in VA (50/60 Hz, AC) 670 VA inrush power in W (DC) 390 W hold-in power consumption in VA (50/60 Hz, AC) 17,0 VA hold-in power consumption in W (DC) 11,0 W üzemidő 40...70 ms zárul 15...50 ms nyitás üzemelési ráta 600 cikl/óra AC-3e 600 cikl/óra AC-4 300 cikl/óra AC-1 150 cikl/óra AC-41 csatlakozás típusa Betápláló áramkör: csupasz kábelcsatlakozók 2 - busbar cross section: 52 x 20 mm Betápláló áramkör: M10 érintkezőcsap átvezető csatlakozóval 1 185 mm2 Betápláló áramkör: réz oszlop Vezérlő áramkör: benyomható 1 0,2…2,5 mm2 - cable stiffness: tömör sodrott kábelvég nélkül Vezérlő áramkör: benyomható 1 0,25…2,5 mm2 - cable stiffness: rugalmas kábelvéggel Vezérlő áramkör: benyomható 2 0,5…1,0 mm2 kábelvéggel Vezérlő áramkör: benyomható 0,75…2,5 mm2 - cable stiffness: tömör sodrott kábelvég nélkül Vezérlő áramkör: benyomható 0,75…2,5 mm2 - cable stiffness: rugalmas kábelvéggel csatlakozási távolság 70 mm Rögzítés Lemez vagy panel szerelőkészlettel szabványok EN/IEC 60947-4-2 EN/IEC 60947-5-1, DIN VDE 0660 200-as rész UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-5-1 JIS C 4520 IEC 60337-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ Terméktanúsítványok CCC CCC cULus 508 EAC CE UKR EU-RO-MR by DNV-GL meghúzási nyomaték 58 N.m Magasság 388,5 mm Szélesség 211 mm Mélység 266 mm Nettó súly 17,3 kg KörnyezetIP védettségi szint IP2X előlap fedéllel megfelel MSZ EN 60529 IP2X előlap fedéllel megfelel VDE 0106-1 Működéshez szükséges környezeti levegő hőmérséklete -25…60 °C Környezeti levegő hőmérséklete a tároláshoz -60…80 °C mechanikai hibatűrési képesség Rezgések 5…300 Hz 2 gn egyenletes gyorsulás contactor open Rezgések 5…300 Hz 4 gn egyenletes gyorsulás contactor closed Ütések 10 konstans gyorsuláással 11 ms contactor open Ütések 15 gn konstans gyorsulás 11 ms contactor closed szín Sötétszürke védőkezelés TH kérésre engedélyezhető környezeti levegő hőmérséklet az eszköz körül -40…70 °C Uc-nél 20 oC-on
