Kábel-és csőnyomvonalkereső

Gyártói cikkszám: LKZ-1500
Cikkszám: RAP-LKZ1500
Megnevezés teljes név: Kábel-és csőnyomvonalkereső

Leírás

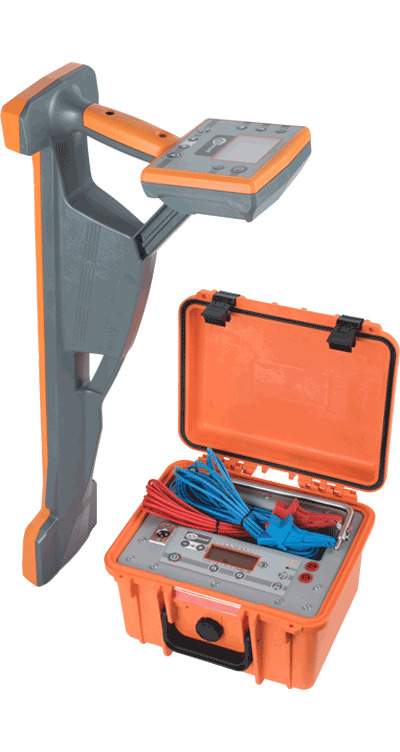

Kábel és csőnyomvonal kereső, Sonel LKZ1500 / 1500 Lite jellemzői
Az LKZ 1500 / 1500 Lite kábel- és csőnyomvonal kereső egy LKN adóból és egy LKO vevőből áll, amelyek lehetővé teszik a földbe temetett tárgyak helyének meghatározását, azonosítását és nyomon követését. A nyomkövetés a következő esetekben végezhető el
tápkábelek és kábelek, vezérlőkábelek, távközlési kábelek,
villámvédelmi rendszerek földalatti elemei, katódos védelmi rendszerek,
víz- és szennyvízrendszerek,
üzemanyag szállító rendszerek (csővezetékek, gázvezetékek)
fűtőrendszerek és előszigetelt csövek
Az LKZ-1500 / 1500 Lite kábel- és csőnyomvonal kereső felbecsülhetetlen értékű támogatást jelentenek a különböző iparágakban végzett földmunkáknál, beleértve az energetikát, a szerelést, az építkezést, a vasúti, a telekommunikációs, a víz- és szaniter-, a fűtés-, geodéziai és sok más iparágat.
LKN-1500 kábel- és csőnyomvonal kereső adó
Az LKN-1500 kábel- és csőnyomvonal kereső adó egy meghatározott jelet ad a követett objektumokhoz, lehetővé téve az LKO vevők számára az útvonalak követését aktív módban. A vevőkészülékek passzív üzemmódban is működhetnek, amely a létesítményben lévő hálózati frekvenciákat és távközlési jeleket használja. Az LKN-1500 adó jellemzői:
Kettős frekvenciájú jelek továbbítása.
A továbbított jel feszültségének korlátozási lehetősége.
Adó teljesítmény: 1 W, 2 W, 5 W, 10 W
Működés közvetlen galvanikus vagy induktív csatlakozási módban - belső adóantenna
Kompatibilis az adó lakatfogókkal
Folyamatos vagy intervallum üzemmód, amely meghosszabbítja az akkumulátor élettartamát.
Egyéb műszaki adatok
Behatolásvédelem IP54
Táplálás VRLA (AMG) ólomakku 12 V / 7 Ah
Méretek 275 * 250 * 180 mm
Súly ca. 4.9 kg
Működési hőmérséklet -20…+55°C
Tárolási hőmérséklet -50…+70°C
Páratartalom max 90% +30°C-on

LKN-1500 Lite vevőegység
Az LKO-1500 LITE kábel- és csőnyomvonal kereső vevőegységét intuitív és felhasználóbarát elv szerint tervezték, és ideális megoldás a kábelek hely- és útvonal meghatározása világába belépő felhasználók számára. Jellemzői:

Aktív mód
LKN-1500 adóval 1024 Hz, 8928 Hz, 33 kHz frekvencián működik

Passzíve mód – a következő frekvenciákon működik:
50 Hz
RADIO: 10...36 kHz
SB: 48 Hz...14 kHz

Felderítési mélység 6 m-ig mindkét üzemmódban

Egyéb műszaki adatok
Behatolásvédelem IP54
Táplálás:
Ni-MH 6 V/2000 mAh blokktelep
5x AA 1,5 V-os telep
5x Ni-MH 1,2 V-os tölthető telep
Méretek 700 x 300 x 140 mm
Súly: ca. 1.7 kg
Működési hőmérséklet -20…+55°C
Tárolási hőmérséklet -50…+70°C
Páratartalom max 95% +30°C-on

LKN-1500 vevőegység
Az LKO-1500 kábel- és csőnyomvonal kereső vevőegység egy fokkal jobb, számos funkcióval megkönnyíti a felhasználó munkáját, beleértve a kábelek útvonalának megjelenítését a vizsgált objektumban, és több frekvencia közül lehet választani. Abban is különbözik, hogy a kábel földelési hibái továbbtartozékok használatával nyomon követhetők. Jellemzői:

Aktív mód:
LKN-1500 adóval a 273 Hz, 526 Hz, 1024 Hz, 8928 Hz, 33 kHz frekvencián működik
LKN-1500-tól eltérő adókkal a 491 Hz, 512 Hz, 982 Hz, 2000 Hz, 2048, Hz 8440 Hz, 9828 Hz, 10000 Hz frekvencián működik

Passzív mód – a következő frekvenciákon működik:
50 Hz, 60 Hz, 100 Hz, 300 Hz, 550 Hz, 1450 Hz
RADIO: 10...36 kHz
SB: 48 Hz...14 kHz

Felderítési mélység 10 m-ig
Működés külső szondákkal.

Egyéb műszaki adatok
Behatolásvédelem IP54
Táplálás:
Ni-MH 6 V/2000 mAh blokktelep
5x AA 1,5 V-os telep
5x Ni-MH 1,2 V-os tölthető telep
Méretek 700 x 300 x 140 mm
Súly: ca. 1.8 kg
Működési hőmérséklet -20…+55°C
Tárolási hőmérséklet -50…+70°C
Páratartalom max 95% +30°C-on

Sonel LKZ Terminal szoftver
Az alkalmazás a Sonel LKZ-1500 vezeték- és kábelkeresővel működik. A külső GPS-modul cseréjével lehetővé teszi a kábel nyomvonal földrajzi koordinátáinak meghatározza és rögzítsét.Az alkalmazás emellett lehetővé teszi:

valós-idejű helymeghatározási előnézet,
az útvonal egy meghatározott pontjától való távolság mérése
az LKO-1500-ban mentett útvonalak exportálása a telefon memóriájába
útvonalak beolvasása a telefon memóriájából
az összes paraméter mentett értékének előnézete
adatexportálás PC-re

Sonel LKO Terminal szoftver
Egy dedikált számítógépes program a Sonel LKO-1500-ban tárolt adatok kezelésére. Lehetővé teszi az útvonal feltérképezését az Ön tartózkodási helyétől, és a vevőben tárolt adatok beolvasását. Az adatok a következőket tartalmazzák:

mérési hely koordinátái a GPS információ szerint,
az objektum mélységének és a benne folyó áram értékének kijelzése,
betáplált áram iránya,
működési frekvencia,
dátum és helyi idő a mérés időpontjában a GPS információk szerint,
útvonaladatok exportálása fájlba.

Rendszerkövetelmények

Windows XP vagy újabb
Internetes jelenlét (on-line kártyákhoz)
SP2 és újabb

Javasolt GPS modul: RCV 3000

Kábel-és csőnyomvonalkereső

RAP-LKZ1500
Online ár:
3 981 290 Ft / db
A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!

A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!

Nincs készletenNincs készleten
