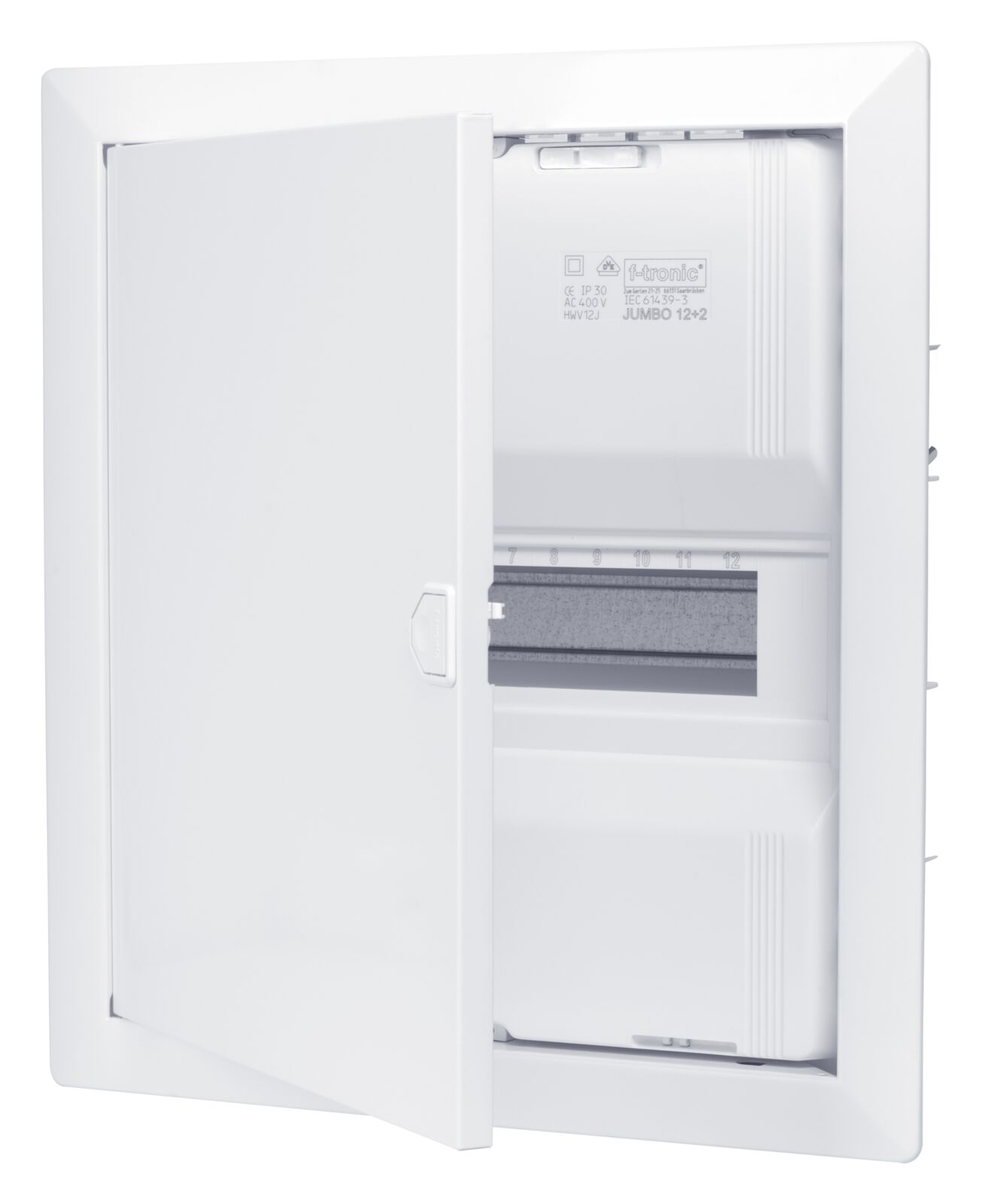

7250012 f-tronic JUMBO12+2 Rövid leírás A f-tronic JUMBO12+2 HW/UP kis elosztó rugalmasan alkalmazható süllyesztett (UP) és üreges falba / gipszkartonba (HW) történő szereléshez. Tágas vezetékezési tere, tehermentesítési lehetősége és plombálható kivitele gyors, tiszta szerelést támogat. 63 A-ig használható készülékekhez. Fő előnyök - UP és gipszkarton falba is szerelhető - Tágas bekötési/vezetékezési tér - Kábel tehermentesítés kialakítható - 9 mm-es keretkiemelkedés (T+R) - Csomagolás vakolatvédőként is használható - HWA készlettel üreges falhoz (külön megvásárolható, Art. 7290079) - 63 A-ig terhelhető készülékekhez Műszaki adatok - Modulhelyek (TE): 14 - Névleges feszültség: 400 V - Névleges áram: 63 A - Védettség: IP30 - Ütésállóság: IK07 - Érintésvédelmi osztály: II - Sorolható: igen - Szín: fehér - PVC-mentes, nehézfémmentes, szilikonmentes - Halogénmentes / időjárásálló: nincs megadva - Alkalmas falvastagság (lemezek): 10-45 mm Méretek - Szélesség: 365 mm - Magasság: 400 mm - Mélység: 98 mm - Kivágás szélessége (HW): 323 mm - Kivágás magassága (HW): 360 mm - Fülke (UP) szélesség: 359 mm - Fülke (UP) magasság: 393 mm - Vakolatkiegyenlítés: 15 mm - Keretkiemelkedés (T+R): 9 mm Környezeti feltételek - Hőmérséklet: -25 … +40 °C (24h átlag: 35 °C) - Max. rel. páratartalom: 95% (25 °C, rövid ideig) / 50% (40 °C) Anyagok - Fedél: PS - Doboz: PS - Ajtó: porszórt acél Szabványok / megfelelőség - CE, VDE, RoHS - DIN EN 60670-1, DIN EN 60670-24, DIN EN 61439-1, DIN EN 61439-3, DIN 43871 - Izzítóhuzal-vizsgálat: 850 °C - REACH: nem Tartozékok / ajánlott kiegészítők Tartozék: 1× ajtó kerettel (T+R JUMBO12+2), 1× fázis kiegészítő kapocs, 1× PE-N csatlakozó kapocs (SKN17PE) Ajánlott: HWA-Set, MK-Set, MH-Set, ADS12W
