| Osztály: | Induktív közelítéskapcsoló |
| Gyártói cikkszám | XS1N30PA349D |
| Vonalkód | 3389110911473 |
| Márka | SCHNEIDER |
| Cikkszám | S9XS1N30PA3D |

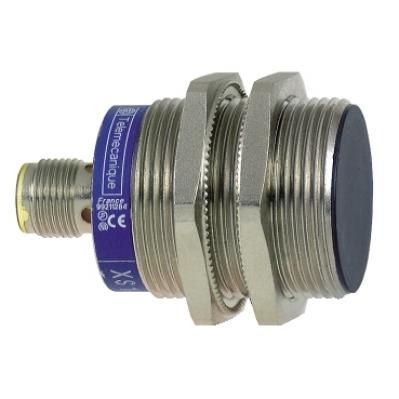

| Megnevezés teljes név | Induktív köz.kapcsoló XS1N30PA349D |
|
Leírás: Induktív közelítésérzékelő
Érzékelő kivitel Hengeres M30
Jelzési méret 55 mm
Test típusa Rögzített
Süllyesztett szerelési lehetőség érzékelése ??? Süllyeszthető
Anyag Fém
Szekrény alapanyaga Nikkelbevonatú sárgaréz
Kimeneti jel típusa Diszkrét
Kábelezési technika 3-vezetékes
Névleges érzékelési távolság 20 mm
Diszkrét kimeneti funkció 1 NO
Kimeneti áramkör típusa DC
Diszkrét kimenet típusa PNP
Villamos csatlakozás 4-lábú M12 csatlakozódugó
[Us] névleges betáplálási feszültség 12...24 V DC mellett reverz polaritás elleni védelem
Kapcsolási kapacitás mA-ban <= 200 mA DC mellett túlterhelés + rövidzárlat elleni védelem
IP védettségi szint IP67 megfelel IEC 60529
IP69K megfelel DIN 40050
Menet típusa M30 x 1.5
Érzékelő felület Érzékelési távolság
Alőlap anyaga PPS
Üzemi zóna 0...16 mm
Differenciális terjedés 1...15% (Sr érték)
LED állapota 1 LED sárga esetén kimeneti állapot
Betáplálási feszültség korlátok 10...36 V DC
Kapcsolási frekvencia <= 500 Hz
Feszültségledobás <= 2 V -zárva állapot
Áramfelvétel 0...10 mA -töltésmentes
Késés első fel <= 5 ms
Késleltetés <= 0.6 ms
Késés felépülés <= 1.4 ms
Jelölés CE
Menetes hossza 32 mm
Magasság 30 mm
Hosszúság 55 mm
Termék súlya 0,1 kg
|
|
| Kapcsolóelem típusa: | záró |
| Házbevonat: | nikkelezett |
| Illesztőfelület típusa a biztonságos kommunikáció számára: | nincs |
| Robbanásvédelmi kategória gázra: | nincs |
| Robbanásvédelmi kategória porra: | nincs |
| Illesztőhely típusa: | nincs |
| Performance Level EN ISO 13849-2 szerint: | nincs |
| SIL IEC 61508 szerint: | nincs |
| Feszültség fajtája: | AC/DC |
| Kategória EN 954-1 szerint: | 1 |
| Ház anyaga: | fém |
| Működtetés módja: | fém célpont |
| Kapcsolókimenet típusa: | PNP/PNP |
| Elektromos csatlakozó típusa: | dugós csatlakozó M12 |
| Házforma/háztípus: | henger, csavarmenet |
| Szenzor mechanikus beépítési feltételei: | szintbe |
| Mágneses mezőkkel szembeni zavarállóság: | zavarálló mágneses- és váltakozó térrel szemben |
| Kaszkádosítható: | nem |
| Biztonsági funkciókhoz alkalmas: | nem |
| Kapcsolási frekvencia: | 500 Hz |
| Kapcsolási távolság: | 20 mm |
| Jelzővel ellátott félvezető kimenetek száma: | 1 |
| Névleges tekercsfeszültség AC (50 Hz)-nél: | --- V |
| Névleges tekercsfeszültség AC (60 Hz)-nél: | --- V |
| Névleges tekercsfeszültség DC-nél: | 12-24 V |
| Max. kimeneti áram a biztonságos kimeneten: | 200 mA |
| Utánkapcsolt eszközök figyelésének funkciójával: | nem |
| Tápfeszültség: | 12-24 V |
| Nyomásálló: | nem |
| Szenzor átmérője: | 30 mm |
| Szenzor hossza: | 54.3 mm |
