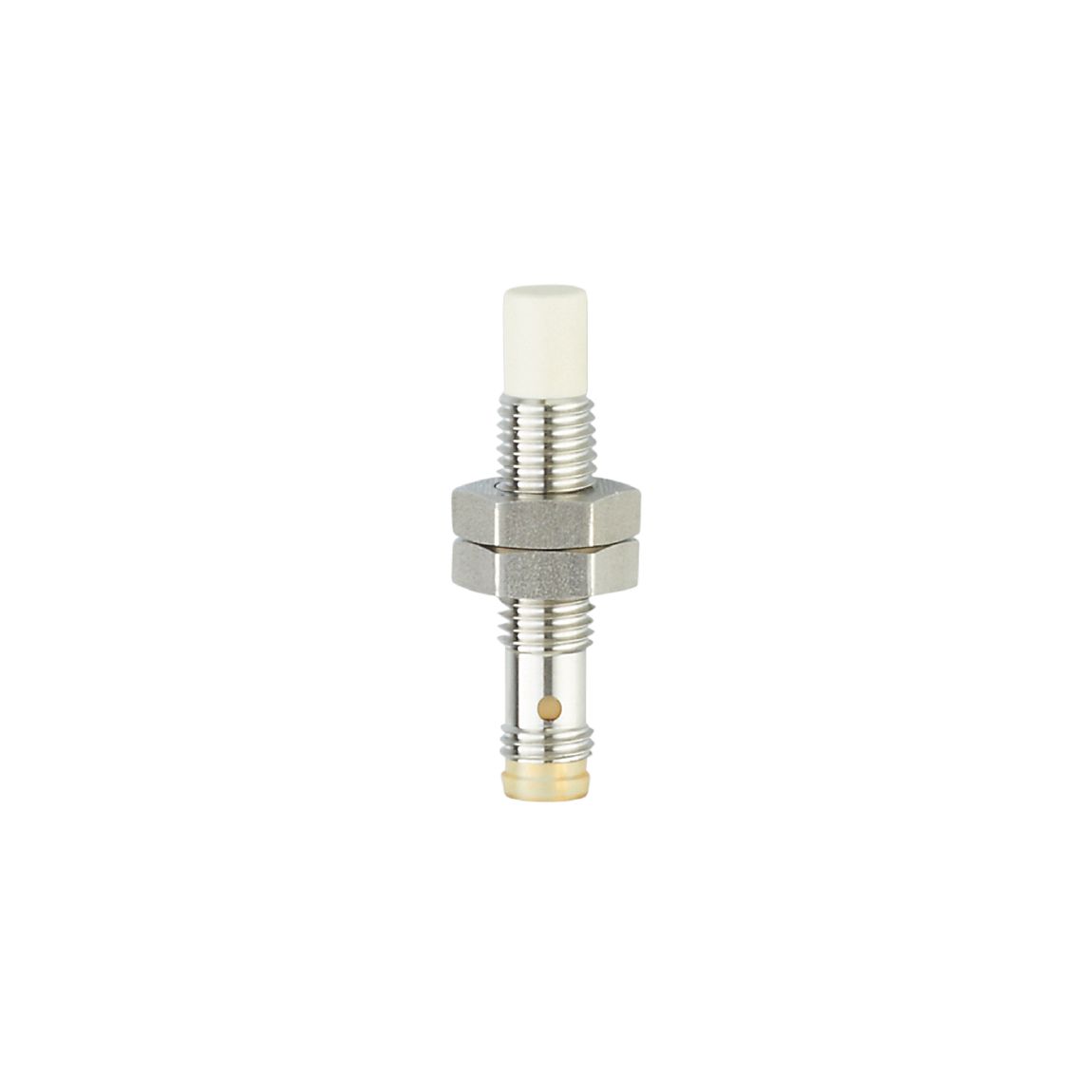

Induktív érzékelő IES201 IEB3006-BPKG/V4A/K1/AS Felhasználás ipari, mobil, hűtési és kenőanyag-alkalmazásokban Magas védettség a zord ipari környezet követelményeinek megfelelően 1. korrekciós tényező: Egyforma kapcsolási távolság minden fémnél Nagyon magas kapcsolási frekvencia Rezgés- és ütésálló Termékjellemzők Elektromos kivitel PNP Kimeneti funkció záró Kapcsolási távolság[mm] 6 Ház menetes kialakítás Méretek[mm] M8 x 1 / L = 40 Felhasználási terület Különleges tulajdonságok Aranyozott érintkező; Megnövelt kapcsolási távolság; Korrekciós faktor K=1; Mágneses mező ellen védett Alkalmazás anyagkezelés; hűtött raktár / sokkfagyasztás Mágneses mező ellen védett igen Max. mágneses térállóság[mT] 300 Elektromos adatok Üzemi feszültség[V] 10...30 DC Áramfelvétel[mA] < 20 Védelmi osztály III Polaritáscsere védelem igen Kimenetek Elektromos kivitel PNP Kimeneti funkció záró Kapcsoló kimenet maximális feszültségesése DC[V] 2,5 Kapcsoló kimenet állandó áramterhelhetősége DC[mA] 100 Kapcsolási frekvencia DC[Hz] 2000 Rövidzárlat-védelem igen Túlterhelés-védelem igen Érzékelési tartomány Kapcsolási távolság[mm] 6 Valós érzékelési tartomány Sr[mm] 6 ± 10 % Működési távolság[mm] 0...4,86 Megnövelt kapcsolási távolság igen Pontosság / eltérés Korrekciós faktor acél: 1 / rozsdamentes acél: 1 / sárgaréz: 1 / alumínium: 1 / réz: 1 Hiszterézis[Sr %-a] 3...15 Kapcsolási pont eltolódás[Sr %-a] -10...10 Korrekciós faktor K=1 igen Környezeti körülmények Környezeti hőmérséklet[°C] -40...85 Védettség IP 65; IP 66; IP 67; IP 68; IP 69K; (megfelelően rácsavart ifm dugaljjal) Tesztek / engedélyek EMC EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 sugárzott HF 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 HF vezetett 10 V EN 55011 B osztályú Rezgésállóság EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 ciklus frekvenciánként; 1 oktáv percenként a 3 tengelyen Ütésállóság EN 60068-2-27 Ea 100 g 11 ms félszinusz; 3 ütés a 3 koordinátatengely minden irányban Folyamatos ütésállóság EN 60068-2-27 40 g 6 ms; 4000 ütés a 3 koordinátatengely minden irányában Gyors hőmérsékletváltozás EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 ciklus Só spray teszt EN 60068-2-52 Kb pontossági fok 5 (4 tesztciklus) MTTF[év] 552 Beágyazott szoftvert tartalmazza igen UL minősítés Ta -25...80 °C Enclosure type Type 1 tápellátás Limited Voltage/Current UL tanusítvány száma A011 UL fájl száma E174191 Mechanikai adatok Súly[g] 13,75 Ház menetes kialakítás Beépítés módja nem süllyesztve beépíthető Méretek[mm] M8 x 1 / L = 40 Menet megjelölés M8 x 1 Anyagok rozsdamentes acél (1.4404 / 316L); aktív felület: LCP fehér; LED ablak: PEI; záróanyák: rozsdamentes acél (1.4404 / 316L) Meghúzási nyomaték[Nm] A = 6 mm: 2 Nm; B: 5 Nm Kijelzők / kezelési egységek Kijelző kapcsolási állapot 4 x 90° LED, sárga Tartozékok Szállított tételek záróanyák: 2 Megjegyzések Csomagolási egység 1 db Elektromos csatlakozás - dugó Csatlakozó 1 x M8; kódolás: A; Érintkezők: aranyozott
