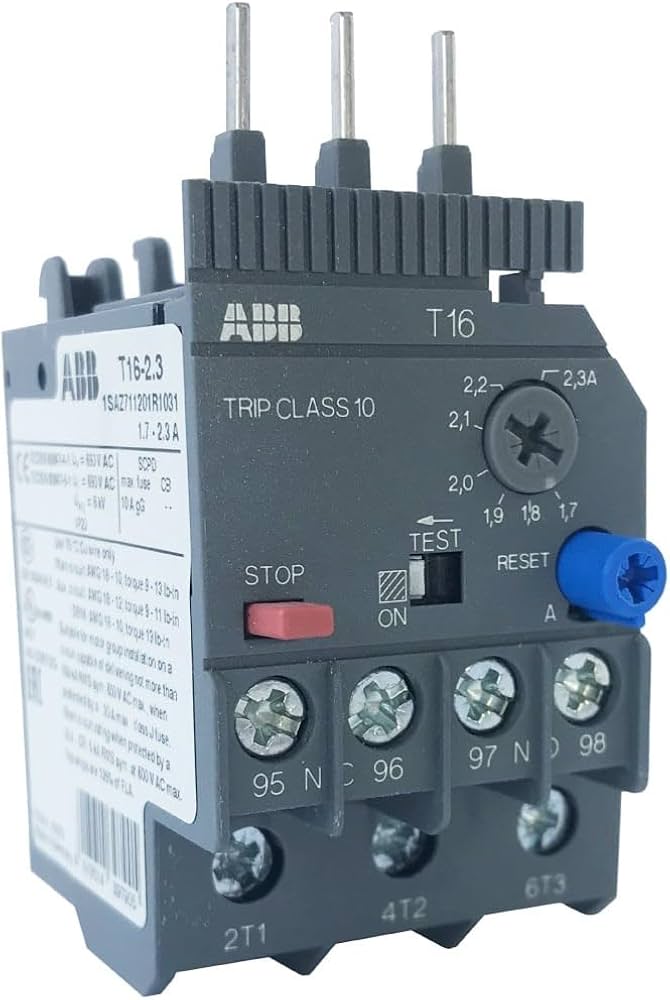

HŐVÉDELMI RELÉ 1,7...2,3A

Gyártói megnevezés: T16-2.3 Hőkioldó 1,7 ... 2,3 A
Gyártói cikkszám: 1SAZ711201R1031
Vonalkód: 4013614397905
Márka: ABB
Cikkszám: ABB-00114
Megnevezés teljes név: HŐVÉDELMI RELÉ 1,7...2,3A

Leírás

A T16-2.3 hőkioldó relé egy gazdaságos elektromechanikus védelmi eszköz a főáramkör számára. Megbízható és gyors védelmet nyújt a motoroknak túlterhelés vagy fáziskiesés esetén. A készülék 10-es kioldási osztályú. További jellemzők a hőmérséklet-kompenzáció, a kioldóérintkező (NC),Jelzőérintkező (NO), választható automatikus vagy kézi visszaállítás, kioldásmentes mechanizmus, STOP funkció és kioldásjelző. A túlterhelésrelék közvetlenül a mini kontaktorokhoz vagy a blokk kontaktorokhoz csatlakoznak. Külön szerelőkészletek tartozékként kaphatók.

Méretek
Termék nettó szélessége:
45 mm
Termék nettó magassága:
76,7 mm
Termék nettó mélysége / hossza:
53,5 mm
Termék nettó tömege:
0,1 kg

Műszaki
Beállítási tartomány:
1,7 ... 2,3 A
Névleges üzemi feszültség:
Segédáramkör 600 V AC/DC
Fő áramkör 690 V AC
Névleges üzemi áram (Ie ) :
2,3 A
Névleges frekvencia (f):
Segédáramkör 50 Hz
Segédáramkör 60 Hz
Segédáramkör DC
Fő áramkör 50 Hz
Fő áramkör 60 Hz
Névleges lökőfeszültség-tűrés (U imp ):
6 kV-os segédáramkör
6 kV-os főáramkör
Névleges szigetelési feszültség (Ui ) :
690 V
Pólusok száma:
3P
Segédérintkezők száma (nyitó):
1
Segédérintkezők száma: NEM
1
Védett oszlopok száma:
3
Hagyományos szabad levegős hőáram (I th ):
Segédáramkör NC 6 A
4 A-es segédáramkör
Névleges üzemi áram AC-15 (Ie ) :
(120 V) NC 3 A
(120 V) 0,5 A NEM
(240 V) NC 3 A
(240 V) 0,5 A NEM
(400 V) NC 0,75 A
(400 V) 0,5 A NEM
(500 V) NC 0,75 A
(500 V) 0,5 A NEM
Névleges üzemi áram DC-13 (Ie ) :
(125 V) NC 0,55 A
(125 V) NEM 0,55 A
(24 V) NC 1,25 A
(24 V) NEM 1,25 A
(250 V) Ny 0,27 A
(250 V) NEM 0,27 A
(500 V) Nyitó 0,15 A
(500 V) NEM 0,15 A
(60 V) NC 0,55 A
(60 V) NEM 0,55 A
Védettségi fok:
IP20
Szennyezettségi fok:
3
Segédkör csatlakoztatási kapacitása:
Rugalmas, 1/2x 0,75 ... 2,5 mm2-es foglalattal
Rugalmas, szigetelt érvéghüvellyel 1x 0,75 ... 2,5 mm2
Rugalmas, szigetelt érvéghüvellyel 2x 0,75 ... 1,5 mm2
Rugalmas 1/2x 0,75 ... 1 mm2
Hajlékony 1/2x 1 ... 2,5 mm2
Merev 1/2x 0,75 ... 4 mm2
Fő áramkör csatlakozókapacitása:
Rugalmas, 1/2x 0,75 ... 4 mm2-es foglalattal
Rugalmas, szigetelt hüvelyes 1/2x 0,75 ... 4 mm2
Hajlékony 1/2x 0,75 ... 4 mm2
Tömör 1/2x 0,75 ... 1,5 mm2
Tömör 1/2x 1,5 ... 4 mm2
Sodrott 1/2x 1 ... 4 mm2
Meghúzási nyomaték:

  1. segédáramkör ... 1,2 N·m
    Főáramkör 1,1 ... 1,5 N·m
    Vezetékcsupaszítási hossz:
    Segédáramkör 9 mm
    Fő áramkör 12 mm
    Ajánlott csavarhúzó:
    Fő áramkör Pozidriv 2
    Teljesítményveszteség:
    Névleges üzemi feltételek mellett pólusonként 1,1 ... 2,0 W

HŐVÉDELMI RELÉ 1,7...2,3A

ABB
ABB-00114
Online ár:
19 990 Ft / db
A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!

A feltüntetett árak kizárólag a weboldalon leadott rendelésekre és a készlet erejéig érvényesek!

Nincs készletenNincs készleten
