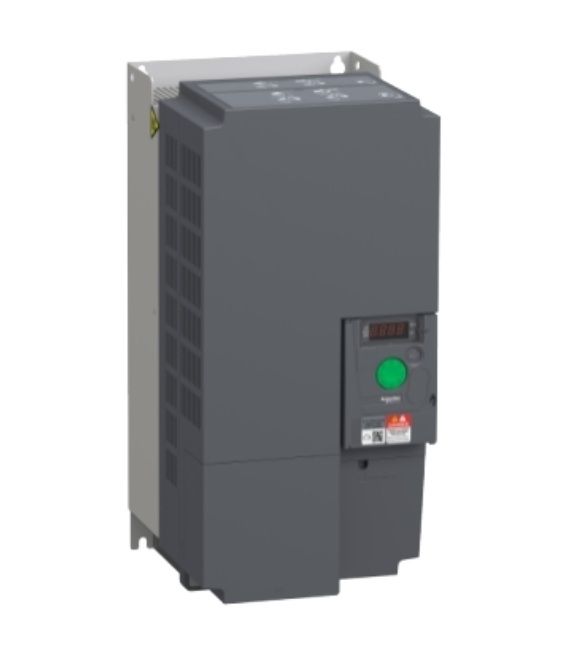

Frekvenciaváltó ATV310, 22 kW, 30 hp, 380...460 V, 3 fázis, szűrővel
Az Easy Altivar 310 frekvenciaváltó háromfázisú aszinkron motorokhoz fejlesztettük ki. IP20-as védelemmel rendelkezik. Kompakt mérete, robusztus kialakítása, a könnyű a plug and play telepítése és az integrált funkcióinak köszönhetően különösen alkalmas ipari gépekhez és bizonyos fogyasztói gépekhez. A nagy fényerejű, 4 számjegyű LED-kijelzőnek köszönhetően a legfontosabb paraméterek könnyen olvashatók. Az alulterhelés és a túlterhelés felismerése védi a berendezést. Ez a meghajtó a leggyakoribb alkalmazásokhoz megfelelő funkciókat tartalmaz, beleértve a textilgépeket, a szerszámgépeket, a fafeldolgozó gépeket, az anyagmozgató, csomagoló és nyomdaipari gépeket.
Termékválaszték
Easy Altivar 310
Termék vagy alkatrész típusa
VAV szabályozó
Termék specifikus alkalmazás
Egyszerű gép
összeszerelés
Hőnyelővel
Készülék rövid neve
ATV310
fázisok hálózatszáma
Három fázis
[Us] névleges betáplálási feszültség
380...480 V -15...20 %
motorteljesítmény kW
22 kW esetén nagy igénybevétel
30 kW esetén normál igénybevétel
motorteljesítmény LE
30 LE esetén nagy igénybevétel
40 LE esetén normál igénybevétel
zajszint
50 dB
EMC szűrő
Integrált
hűtés típusa
Integrált ventilátor
Kommunikációs port protokoll
Modbus 32-bites bővítmények
csatlakozó típusa
RJ45 (a mellső panelen) esetén Modbus 32-bites bővítmények
fizikai interfész
2-vezetékes RS 486 esetén Modbus 32-bites bővítmények
átviteli keret
RTU esetén Modbus 32-bites bővítmények
átviteli ráta
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
címek száma
1…247 esetén Modbus 32-bites bővítmények
kommunikációs szolgáltatás
Olvasási rögzítés-feljegyzések (03) 29 szó
Egyes regisztert ír (06) 29 szó
Többes regisztert (16) ír 27 szó
Több feljegyzés olvasása/írása (23) 4/4 szó
Olvasóeszköz azonosít (43)
fázis áram
64,2 A -3 V (nagy igénybevétel)
71,2 A -3 V (normál igénybevétel)
53,2 A -460 V (nagy igénybevétel)
59,2 A -460 V (normál igénybevétel)
látszólagos teljesítmény
46,2 kVA -460 V (nagy igénybevétel)
47 kVA -460 V (normál igénybevétel)
kutatóvonal lsc
22 kA ( nagy igénybevétel )
5 kA ( normál igénybevétel )
folyamatos kimeneti áram
46 A nagy igénybevétel
60 A normál igénybevétel
maximális átmeneti áram
69 A ideig 60 s (nagy igénybevétel)
66 A ideig 60 s (normál igénybevétel)
teljesítményveszteség W-ben
568,8 W, at In (nagy igénybevétel)
735,6 W, at In (normál igénybevétel)
frekvenciaváltó kimeneti frekvencia
0,5…400 Hz
névleges kapcsolási frekvencia
4 kHz
kapcsolási frekvencia
2...12 kHz állítható
sebességtartomány
1…20 esetén aszinkron motor
átmeneti túlnyomaték
170…200 % motor névleges nyomatéka a hajtáslánc teljesítménye és motor típusa függvényében
fékezési nyomaték
Up to 150 % of nominal motor torque fékező ellenállással folyamatosan
Legfeljebb a névleges motornyomaték 70%-ig fékezőegység nélkül
aszinkron motor vezérlőprofil
Feszültség/frekvencia arány, (V/f)
Feszültség/frekvencia arány - energiamegtakarítás, kvadratikus U/f
Sensorless vector control (SVC)
motorcsúszás-kompenzáció
Állítható
kimeneti feszültség
380...460 V három fázis
villamos csatlakozás
Sorkapocs, szorító kapacitás: 25...35 mm2, AWG 3...AWG 2/0 (L1, L2, L3, PA/+, PB, U, V, W)
meghúzási nyomaték
2,2…2,4 N.m
szigetelés
Villamos az energia és vezérlés között ???
tápellátás
Belső táp referencia potenciométer számára (2,2 – 10 kOhm): 5 V (4,75…5,25 V)DC elkülönítetlen, <10 mA mellett túlterhelés és rövidzárlat elleni védelem
Belső a rendszerbuszon keresztül: 24 V (20,4…28,8 V)DC elkülönítetlen, <100 mA mellett túlterhelés és rövidzárlat elleni védelem
analóg bemenetek száma
1
analóg bemenet típusa
Konfigurálható áram AI1 0...20 mA 250 Ohm
Konfigurálható feszültség AI1 0...10 V 30 kOhm
Konfigurálható feszültség AI1 0...5 V 30 kOhm
diszkrét bemenet száma
4
diszkrét bemenet típusa
Programozható LI1...LI4 24 V 18...30 V
diszkrét bemeneti logika
Negatív logika (nyelő), > 16 V (állapot 0), < 10 V (állapot 1)3.5 kOhm
Pozitív logika (forrás), 0...< 5 V (állapot 0), > 11 V (állapot 1)
mintavételi időtartam
10 ms esetén analóg bemenet
20 ms, tűréshatár +/- 1 % esetén logika bemenet
linaeritási hiba
+/- maximális érték 0,3 %-a esetén analóg bemenet
analóg kimenetek szám
1
analóg kimeneti típusa
AO1 szoftverrel konfigurálható feszültség: 0...10 V AC 0...10 V 0…0,02 A, impedancia: 470 Ohm, felbontás 8 bit
AO1 szoftverrel konfigurálható áram: 0...20 mA, impedancia: 800 Ohm, felbontás 8 bit
diszkrét kimeneti szám
2
diszkrét kimenet típusa
Logika kimenet LO+, LO-
Védett relékimenet R1A, R1B, R1C 1 kapcsolási ciklus
minimális kapcsolóáram
5 mA -24 V DC esetén logika relé
maximális kapcsolási áram
2 A -250 V AC mellett indukciós terhelés cos phi = 0,4 L/R = 7 ms esetén logika relé
2 A -320...460 V DC mellett indukciós terhelés cos phi = 0,4 L/R = 7 ms esetén logika relé
3 A -250 V AC mellett rezisztív terhelés cos phi = 1 L/R = 0 ms esetén logika relé
4 A -320...460 V DC mellett rezisztív terhelés cos phi = 1 L/R = 0 ms esetén logika relé
gyorsítási és lassítási rámpák
Linear from 0...999.9 s
S
U
fékezés megállásig
By DC injection, <30 s
védelem típusa
Tápvonali fáziskiesés
Alacsony tápfeszültségű vonal
Túláram a kimeneti fázisok és a föld között
Túlmelegedés elleni védelem
Rövidzár-védelem
Felcserélt pólusú bemenőjelek megakadályozása
Hővédelem termikus túlterhelés relével
frekvencia felbontás
Analóg bemenet: 10 bit-es A/D átalakító
Dolly: 0,1 Hz
időállandó
20 ms +/- 1 % reflex kimenethez
működési helyzet
Függőleges +/- 10 fok
Magasság
390 mm
Szélesség
180 mm
Mélység
212 mm
Nettó súly
9,7 kg
betáplálási frekvencia
50/60 Hz +/- 5 V
Termék rendeltetési helye
Aszinkron motorok
elektromágneses kompatibilitás
EMC védelem - test level: 4B szint conforming to IEC61000-4-4 1-es szint
Gyors villamos tranziens/impulzus védettség teszt - test level: 3A szint conforming to IEC 61000-4-2 3. szint
Villamos tranziensek elleni védettség - test level: 3A szint conforming to IEC 61000-4-6 3-as szint
Gyors tranziens elleni védelem teszt - test level: 3A szint conforming to IEC 61000-4-3 3. szint
Feszültség/áramimpulzus conforming to IEC 61000-4-12
Túlfeszültség ellen védett 1,2/50-8/20 - test level: 3A szint conforming to IEC 61000-4-5 3. szint
Szabványok
IEC 61800-7-201 (CiA 402)
IEC 61800-3 C1. kategória
Terméktanúsítványok
CE
EAC
KCC
IP védettségi szint
IP20 nincs kondenzáció vagy csöpögő víz
IP50 felső and alsó rész
szennyezettségi fok
2 megfelel IEC 61800-7-201 (CiA 402)
környezeti jellemző
Porszennyezéssel szembeni ellenállás 3S3 osztály megfelel IEC 60721-3-3
Vegyi szennyezéssel szembeni ellenállás 3C3 osztály megfelel IEC 60721-3-3
ütésállóság
15 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek
relatív páratartalom
5…95 % kondenzáció nélkül megfelel IEC 60068-2-30
5…95 % olvadóbiztosító betét nélkül megfelel IEC 60068-2-30
Környezeti levegő hőmérséklete a tároláshoz
-25…70 °C
A környezeti levegő hőmérséklete a működéshez
-10…55 °C ajtó nélkül
55…60 °C a meghajtó tetejéről eltávolított védőfedél 2,2% áramcsökkenés fokonként
üzemi magasság
<= 1000 m nélkül
