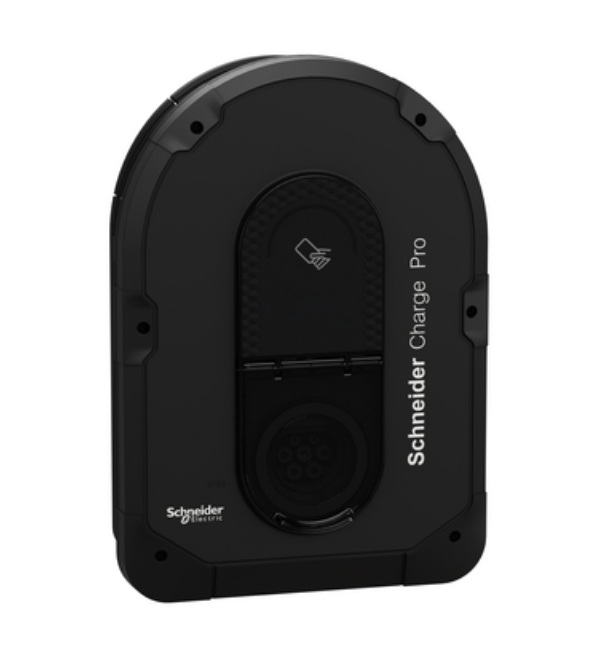

Schneider Charge Pro töltőállomás, 1P-3P, 1xT2S, 7. 4-11-22kW, 16-32A, TIC-kommunikációval Ez a Schneider Charge Pro termék egy falra szerelhető töltőállomás minden olyan elektromos járműhöz, amely megfelel az IEC61851-1 szabványnak. Álló helyzetben is rögzíthető tartóoszlopra, beltéren és kültéren is felszerelhető. Az IP védettségi fokozat IP55. Az IK védelmi fokozat IK10. Az üzemi hőmérséklet -30 °C és 50 °C között van. A kimenet típusa T2 csatlakozóaljzat, amely az állomás előlapján található. A névleges kimeneti teljesítmény a termék konfigurálásától függ. 7,4 kW egyfázisú betáplálás esetén, 32 A névleges töltőáramerősséggel, 230 V (220 V - 240 V) alatt, 50/60 Hz-es frekvenciával. Háromfázisú betáplálás esetén 11 kW vagy 22 kW, névleges töltőáramerőssége 16 A vagy 32 A 400 V (380-415 V) alatt, 50/60 Hz frekvenciával. Használható TN-S, TN-C, TT vagy IT 230 földelő rendszerrel. A töltőállomás könnyen telepíthető és üzembe helyezhető. Ajánlott otthoni és a flottás alkalmazásokra is. A méret (szélesség) 292mm × (magasság) 418mm × (mélység) 136mm. A termék tömege 3 kg. Színe fekete (RAL 9005). Beépített védelemmel van ellátva a szivárgóáram ellen (RDC-DD mint szivárgóáram-érzékelő eszköz). Egy Wi-Fi modult és 2 Ethernet interfészt modul is beépítetten tartalmaz. Az eSetup segítségével konfigurálható, hogy a töltés indítható legyen szabadon, vagy RFID kártya segítségével. Egy fehér nyomógomb lehetővé teszi a Wi-Fi közvetlen kapcsolat aktiválását, amely ezután a konfigurációhoz az eSetup mobilalkalmazáshoz való csatlakozásra használható. Az egyik LED piros, zöld, kék, fehér és narancssárga között vált, hogy közvetlenül a töltőállomáson jelezze a terhelés állapotát. A töltő kommunikálni tud a TIC protokollt használó Linky Smart Meter készülékkel. Ez lehetővé teszi a töltő elektromos járműhöz rendelt maximális teljesítmény valós idejű beállítását a házban lévő többi fogyasztó fogyasztásának megfelelően. Az OCPP 1.6J kommunikációs protokoll segítségével csatlakozhat a felügyeleti eszközhöz/harmadik féltől származó felhőhöz. Az otthoni internetes routerhez is csatlakoztatható Wi-Fi vagy RJ45 Ethernet-kábellel. Termékcsalád Schneider Charge Pro Termék neve Schneider Charge Pro Termék vagy alkatrész típusa Töltőállomás pólusok leírása 1P or 3P szerelési mód Falra szerelhető Lábazatra szerelhető szerelési támogatás Lábazat, külön kell rendelni A telepítés típusa Beltéri/kültéri névleges kimeneti teljesítmény 7,4 kW 32 A 230 V 11 kW 16 A 400 V 22 kW 32 A 400 V aljzat kimenet típusa T2S Aljzatszám 1 kimeneti típus Aljzat-kimeneti nyílás T2 csapóajtóval előlap beléptetőrendszer Free access Azonosító kártya MIFARE DESFire EV1 Azonosító kártya MIFARE DESFire EV2 Azonosító kártya MIFARE RFID kártya MIFARE DESFire EV1 RFID kártya MIFARE DESFire EV2 RFID kártya MIFARE Mennyiség készletenként 1 darab tartozékok 1 residual direct current detection device (RDC-DD) Interbus csatlakozás 1 Wi-Fi module Interbus csatlakozás 2 Ethernet interface module Interbus csatlakozás 1 iMSU auxiliary contact Interbus csatlakozás védőeszköz típusa Residual direct current detection device (RDC-DD) - 6 mA [Us] névleges betáplálási feszültség 220...240 V AC 50/60 Hz +/- 10 % 380...415 V AC 50/60 Hz +/- 10 % földelési rendszer TT TN-S TN-C IT only between 220 VAC and 240 VAC Bemenetek száma 1 bemenet típusa Auxiliary esetén dinamikus energiamenedzsment NO contact Auxiliary esetén dinamikus energiamenedzsment kiegészítő lemezre van szükség French electronic TIC electricity meter esetén dinamikus energiamenedzsment Anti-tripping module esetén dinamikus energiamenedzsment vezérlés típusa 1 fehér nyomógomb helyi jelzés Törtésre: LED (kék) Hibaállapot (ERR): LED (piros) Elérhető: LED (zöld) Indítás-leállítás: LED (fehér) Fenntartott: LED (narancs) magasság 418 mm Szélesség 292 mm Mélység 136 mm Nettó súly 3,9 kg szín Fekete (RAL 9005) Szabványok EN/IEC 61851-1 EN/IEC 61439-7 IEC 62955 EN/IEC 61851-21-2 EN/IEC 61000-6-2 EN/IEC 61000-6-3 EN/IEC 61000-6-4 EN/IEC 61000-2-2 EN 301489-1 EN 301489-3 EN 301489-17 EN 301-489-52 EN 300 220 EN 300330 ETSI EN 301 511 EN 301-908-1 EN 301-908-2 ETSI EN 301 908-13 EN/IEC 62314 Terméktanúsítványok CE UKR EV Ready 2.0A maximális betáp áram 32 A Kommunikációs hálózat típusa Wi-Fi Ethway/X-Way kommunikációs port protokoll OCPP 1.6J, for connection to CPO & CSMS OCPP 1.6J, for connection to EVCE kommunikációs szolgáltatás JSON smart charging MID energy meter Nincs 4G modem Without IP védettségi szint IP55 IK védelmi fokozat IK10 A környezeti levegő hőmérséklete a működéshez -30…50 °C Környezeti levegő hőmérséklete a tároláshoz -30…50 °C Relatív páratartalom 5…95 % üzemi magasság 0...2000 m
