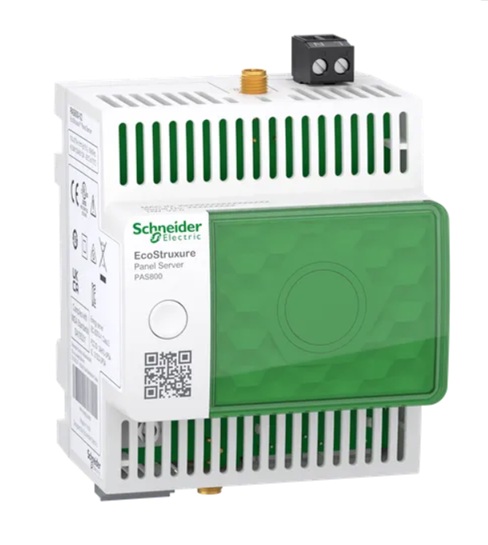

EcoStruxure Panel Server – fejlett adatnaplózó, energiaszerver, 110–277 V AC/DC Termékcsalád EcoStruxure Building Expert Terméknév Panel Server Advanced Termék vagy alkatrész típusa Gateway modul Készülék rövid neve PAS800 Készülék alkalmazása Gateway & energy server Data logger [Us] névleges betáplálási feszültség 110...277 V AC 50/60 Hz 110...277 V DC kommunikációs átjáró Ethernet TCP/IP to wireless devices Ethernet/soroz Kiegészítő jellemzőkTermékkompatibilitás Vezeték nélküli hozzáférési pont Maximum power consumption in W 3,5 W 110...277 V teljesítményigény VA-ban 12 VA at 110...277 V kommunikációs hálózat típusa Wi-Fi infrastructure5 GHz Wi-Fi infrastructure2,4 GHz Ethernet 1000BASE-T 10/100BASE-T Wi-Fi access point2,4 GHz Vezeték nélküli interfész IEEE 802.15.4 Modbus TCP Modbus RTU client páros/páratlan vagy egyik sem parity 1.2...115.2 kbit/s kommunikációs port protokoll Modbus TCP Elosztott RS485 betáplálás ICMP OCPP 1.5 IPv4 IPv6 Telnet kommunikációs port típusa 2 RJ45: Ethernet Csavaros kapocstömb: RS485 alegységek száma 32 Modbus RTU és ASCII product(s) 128 Modbus TCP/IP, Modbus product(s) 40 wireless (IEEE 802.15.4) product(s) - mixed 85 wireless (IEEE 802.15.4) product(s) - a használt üvegszáltól függően készülékek száma 64 Modbus TCP/IP, Modbus memória kapacitás HW V2: 64 GB eMMC HW V1: 32 GB eMMC HW V1: 512 MB NAND bemenetek száma 0 csatlakozás típusa Betáplálás: csavaros csatlakozó (felső) 1,5…2,5 mm2 kábel Kommunikáció and táp: csavaros csatlakozó (fenéklap) 0,14…1,5 mm2 kábel meghúzási nyomaték Betáplálás: 0,6 N.m Kommunikáció and táp: 0,25 N.m Vezetékcsupaszítás hossza Betáplálás: 7 mm Kommunikáció and táp: 7 mm Csaktalozók száma 2 csavaros csatlakozó for Wi-Fi and IEEE 802.15.4 csatlakozó típusa connector(s)1 x RP-SMA Wi-Fi for antenna alsó connector(s)1 x RP-SMA IEEE 802.15.4 for antenna felső and alsó rész Szerelési mód Klipszes Rögzítő támogatás DIN sín Terméktanúsítványok CE cULus 508 CB RCM UKR FCC47 part 15 ICC-ES AC156 DOC/Ipar Cananda ANSI RF IBCLevel 2:2006 Szabványok IEC 61010 IEC 61010-1 IEC 61010-2-30 UL 61010-1-201 0 UL 6110-2-201 EN 61010-1 EN 61010 : 2006 CAN/CSA C22.2 No. 61010-1-12 CAN/CSA C22.2 No. 61010-2-201 IEC 65081-1 IEC 61326-1 EN 61326-1 ETSI EN 301 489-1 ETSI EN 301 489-17 EN 301-893 EN 55032 CISPR 11 ETSI EN 300 328 IEEE 802.15.4 IEEE 802.11 a/b/g/n IEEE 802.3 af/at FCC CFR 47 part 15 class A EN 62311 IEC 62311 IEC 60945 EN 62974-1 Mélység 70,2 mm magasság 93 mm szélesség 72 mm Nettó súly 206 g Adatrögzítés Historical dashboarding and trending 3 years data logs Data buffer for data publication (cloud, SFTP, HTTPS) depending on network 3 mo Elérhető funkció Embedded web page for configuration and upgrade Diagnosztikai lehetőségek Diagnostic report CPU diagnosztikája Beépített adatrögzítő Gyorsbeállítás: előre beállított konfiguráció előhívása Energiamenedzsment Belső kapcsoló kontaktussal Firmware frissítése USB-n keresztül Configurable event Backup/restore configuration Vezérlő típusa: 2-step controller Termékspecifikus alkalmazás Wireless Schneider Electric devices ecosystem topológia Separated Ethernet network Switched Ethernet network webszolgáltatások HTTP szerver SFTP publication (CSV / JSON) HTTPS publication (CSV / JSON) Altivar kártya kommunikációs szolgáltatás Device Profile for Web Services (DPWS) Modbus TCP kliens Modbus TCP szerver SNTP client DHCP kliens Web server (energy & operation efficiency) RSTP Üzembe helyezési felület EcoStruxure Power Commission desktop EcoStruxure Power Commission Mobile (through Wi-Fi Access point) EcoStruxure Power Commission web (for third party device integration) 1000BASE-T valós idejű óra RTC elemkészlettel Felhasználói kalibrálással Időszinkronizálási protokoll NTP SNTP Termékcsalád kompatibilitás EcoStruxure Building Expert Facility Expert EcoStruxure Building Operation EcoStruxure Building Expert Power Operation EcoStruxure Building Expert Power Monitoring Expert EcoStruxure Building Expert Asset Advisor EcoStruxure Building Expert Energy Hub EcoStruxure Building Expert Resource Advisor Third party SCADA Communication interface Modbus and wireless (IEEE802.15.4) product Környezetrelatív páratartalom 5…95 % IP védettségi szint IP40 (előlap) IP20 (ház) A környezeti levegő hőmérséklete a működéshez -25…70 °C Tárolási környezeti levegő hőmérséklet -40…85 °C Szennyezettségi fokozat 2 Működési magasság < 2000 m
