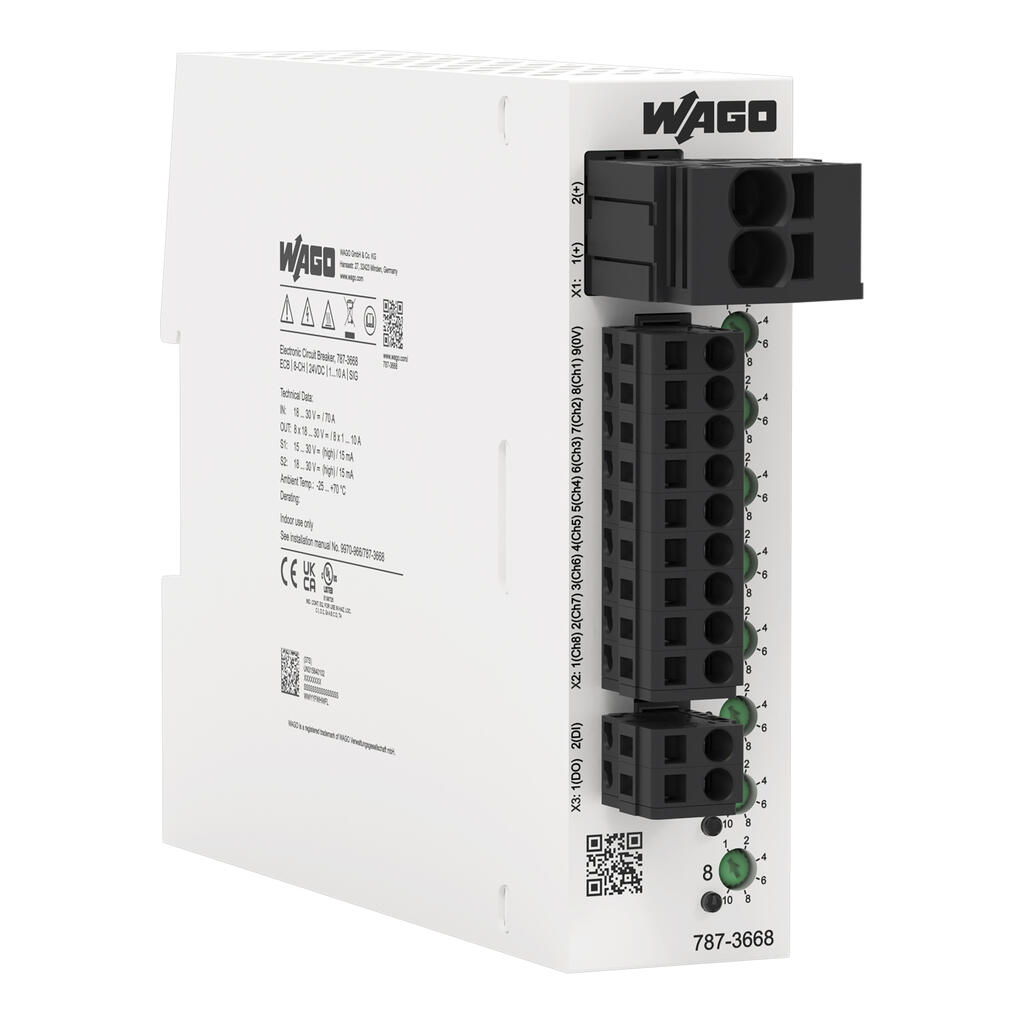

Elektronikus kismegszakító; 8 csatorna; 24 VDC bemeneti feszültség; állítható 1 ... 10 A; Jelérintkező Cikkszám 787-3668 Műszaki adatok Bemenet Névleges bemeneti feszültség Ui nom 24 VDC Bemeneti feszültségtartomány 18 … 30 VDC Kimenet Csatornák száma összesen (modul) 8 Névleges kimeneti feszültség Uo nom 8 x 24 VDC Kimeneti feszültségtartomány 18 … 30 VDC (Ue - feszültségesés) Feszültségesés ? 250 mV (Input (+)) Névleges kimeneti áram Io nom 8 x 1 / 2 / 4 / 6 / 8 / 10 A (minden egyes csatornán beállítható a forgó kapcsolóval) Alapbeállítás DC 1 A; bekapcsolva Haladási idő 16 ms … 100 s (terhelésfüggő) Bekapcsolási kapacitás > 50000 µF csatornánként Bekapcsolási viselkedés Time-delayed channel switching (load-dependent, min. 50 ms / max. 10 s) Aktív áramkorlátozás Nincs Határértékkapcsoló DC 20,3 V Csatlakozástechnikai adatok Csatlakozás 1 Csatlakozás típusa Input (+) Csatlakozástechnika Push-in CAGE CLAMP® WAGO csatlakozó WAGO 831-es sorozat Tömör vezeték 0,5 … 10 mm2 / 20 … 8 AWG Finom elemi szálas vezeték 0,5 … 10 mm2 / 20 … 8 AWG Csupaszolási hossz 13 … 15 mm / 0.51 … 0.59 inch Csatlakozás 2 Csatlakozás típusa Bemenet (–); kimenet; jelzés Csatlakozástechnika CAGE CLAMP® WAGO csatlakozó WAGO 231-es sorozat Tömör vezeték 2 0,08 … 2,5 mm2 / 28 … 12 AWG Finom elemi szálas vezeték 2 0,08 … 2,5 mm2 / 28 … 12 AWG Csupaszolási hossz 2 8 … 9 mm / 0.31 … 0.35 inch Geometriai adatok Szélesség 32 mm / 1.26 inch Magasság 115 mm / 4.527 inch Mélység a DIN kalapsín felső részétől 157,5 mm / 6.2 inch
