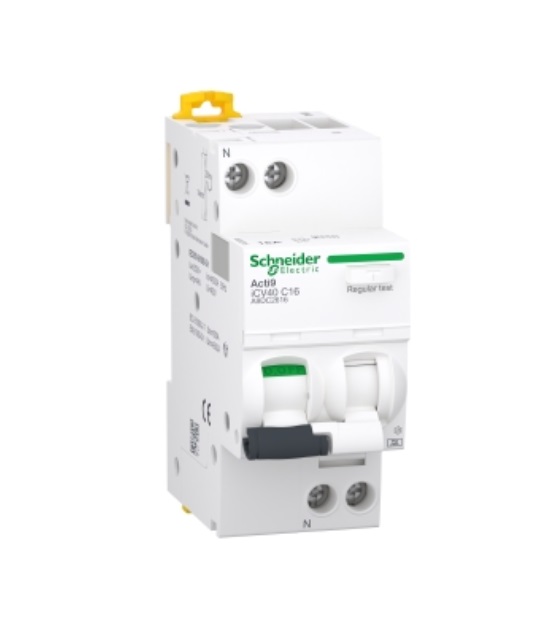

Áramvédős kismegszakító A osztály 1P+N C 16A 30mA ACTI9 ICV40

Name: Áramvédős kismegszakító A osztály 1P+N C 16A 30mA ACTI9 ICV40
Brand: SCHNEIDER
SKU: S9A9DC2616
Price: 34190 HUF
Availability: OutOfStock

Feszültség fajtája:

Beépítési mélység:

44 mm

Névleges áram:

16 A

Névleges feszültség:

230 V

Kioldási karakterisztika:

Névleges szigetelőfeszültség Ui:

400 V

Névleges hibaáram:

0.03 A

Hibaáram-típus:

Lökőáram-állóság:

0.25 kA

Energiabehatárolási osztály:

Túlfeszültség-kategória:

Szennyeződési fok:

Modulszélesség:

Veszteségi teljesítmény:

4.3 W

Frekvencia:

50/60 Hz

Védettség:

IP20

Biztosított pólusok száma:

Kapcsolt nulla:

igen

Csatlakoztatható vezeték-keresztmetszet (tömör):

1-16 mm2

Csatlakoztatható vezeték-keresztmetszet (többerű):

1-10 mm2

Reteszelő berendezés:

igen

Környezeti hőmérséklet üzem közben:

-25-60 °C

Süllyesztett szerelés:

nem

Pólusszám (összesen):

Hibakiváltás-védelem:

nem

Névleges löketfeszültség-állóság Uimp:

4 kV

Névleges rövidzárlati kikapcsolási képesség Icn EN 61009-1 szerint:

4.5 kA

Lekapcsolási karakterisztika:

nem késleltetett

Névleges lekapcsolási képesség EN 61009 szerint:

4.5 kA

Szállítói cikkszám:

A9DC2616

Leírás

ACTI9 iCV40 Áramvédős kismegszakító, A osztály, 1P+N, C, 16A, 4.5kA, 30mA Termék vagy alkatrész típusa Áramvédős kismegszakító túláram-védelemmel Készülék rövid neve iCV40 Készülék alkalmazás Elosztás pólusok megnevezése 1P+N védett pólusok száma 1 nulla helyzete Bal [In] névleges áram 16 A Hálózat típusa AC kioldóegység technológia Termikus-mágneses görbe C földszivárgás érzékenység 30 mA földzárlatvédelmi időkésleltetés Pillanatnyi földzárlatvédelmi osztály A típusú megszakítási kapacitás 4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 61009-2-1 alkalmasság leválasztásra Igen megfelel EN/IEC 60947-3 Minőségi címkék KEMA-KEUR, VDE Hálózati frekvencia 50/60 Hz Ue névleges üzemi feszültség 230 V AC 50/60 Hz Mágneses kioldási határérték 5...10 x In szivárgóáram kioldási technológia Feszültségfüggetlen Ics névleges üzemi zárlati megszakítóképesség 4500 A 100 % x Icn -230 V AC 50/60 Hz megfelel EN/IEC 61009-2-1 névleges szakító- és teherbíró képesség Idm 4500 A -230 V AC 50/60 Hz megfelel EN 61010 Idm 500 A -230 V AC 50/60 Hz megfelel IEC 61009-2-2 korlátozási osztály 3 megfelel EN/IEC 61009-2-1 [Ui] névleges szigetelési feszültség 400 V AC 50/60 Hz [Uimp] névleges lökő-feszültség állóság 4 kV érintkező helyzetjelző Igen Vezérlő típusa Kapcsoló Helyi jelzés ON/OFF jelzés, Hibajelzés szerelési mód Klipszes Rögzítés DIN sín fésűs gyűjtősín és elosztóblokk kompatibilitás Felső vagy alsó: tüske csatlakozási távolság 9 mm fázis és nulla között 9 mm-es osztások 4 Magasság 85 mm szélesség 36 mm Mélység 73 mm Nettó súly 210 g szín Fehér Mechanikai tartósság 20000 ciklus elektromos élettartam 20000 ciklus reteszelési opciók leírása Lezárható Lakatoló eszköz csatlakozások - terminálok Alagút típusú terminálok felső vagy alsó1…16 mm2 merev Alagút típusú terminálok felső vagy alsó1…10 mm2 rugalmas vezeték csupaszítási hossz 14 mm for felső vagy alsó connection meghúzási nyomaték 2 N.m felső vagy alsó szivárgóáram-védelem Integrált
