| Gyártói megnevezés: | ÁRAMVÁLTÓ |
| Gyártói cikkszám: | QI-50-V-485 |
| Cikkszám: | RAP-QI50V485 |
| Megnevezés teljes név: | ÁRAMVÁLTÓ QI-50-V-485 |

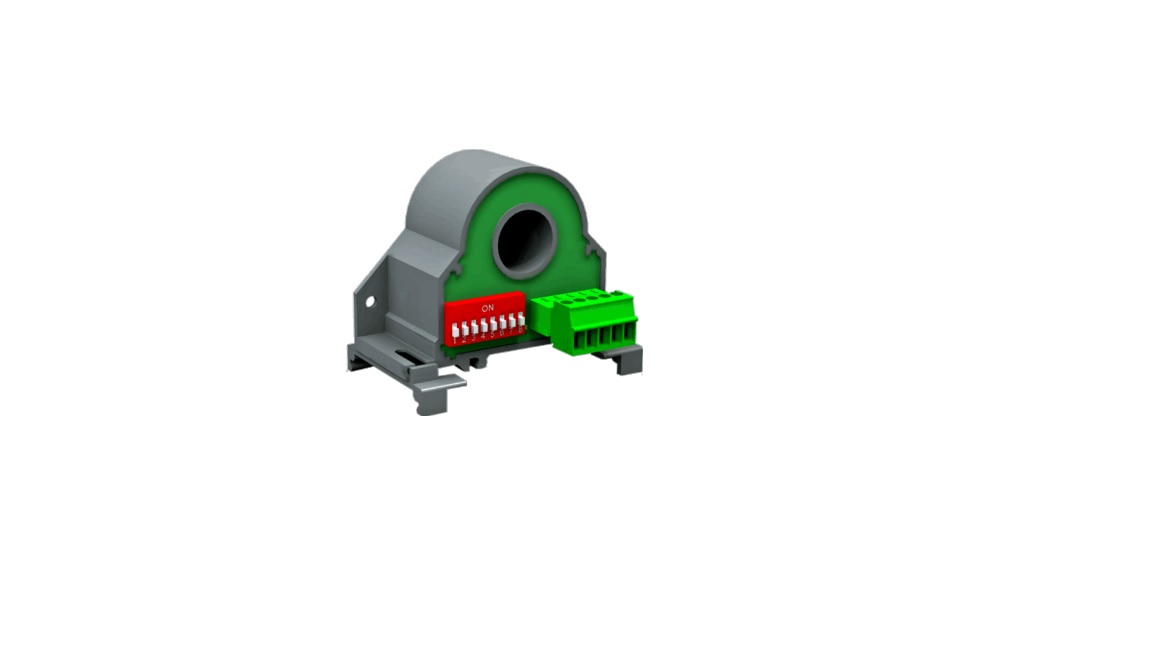

DC/ACtrms áramváltó QI-50-V-485
A QI-50-V-485 úgy használható, mint egy hagyományos
áramváltó, de DC és AC jelek valódi effektív értékének
mérésére egyaránt alkalmas. A hagyományos áram-
váltóktól eltérően az eszköz két kimenettel, egy ipari
egységjelet (0... 10V) biztosító analóg kimenettel és egy
RS485 MODBUS kompatibilis soros interfésszel
rendelkezik. Az RS485 port segítségével programozható
a mérési tartomány, a nulla hely és a Modbus cím.
A távadó vagy a felügyeleti rendszerről vagy
az RS485-USB átalakító segítségével a
számítógépen futó FACILE QI-50-V-485 szoft-
verrel állítható be. A forgalmazó/gyártó web-
oldaláról ingyenesen letölthető szoftverrel
beállítható a STOP és START be- és kimenet,
a Modbus cím, valamint az unipoláris, vagy
bipoláris üzemmódú működés.
Bipoláris üzemmódban AC áram mérésekor a
kimeneti érték 0 A (5 V) mivel az AC jel
középértéke nulla.
A dip-kapcsoló segítségével a QI-50-V-485
25A, vagy 50A mérésre állítható be, unipoláris
(TRMS), vagy bipoláris (átlagérték-mérés
funkcióhoz), továbbá beállítható a Modbus cím
(lásd regiszter kiosztás) max 15 címig.
FIGYELEM: Erős mágneses tér hatással lehet
a mért értékre. Kerülje az áramváltó felsze-
relését állandó mágnesek, elektromágnesek,
vagy a mágneses térre hatást gyakorló nagy
tömegű vas közelében. Ha az elhelyezésből
probléma adódna, próbálja az áramváltó irányát
megváltoztatni, vagy végső esetben a távadót
másik helyre áttelepíteni
MŰSZAKI ADATOK
Táplálás: 12... 30 V DC, védelem fordított polaritás és túl-
melegedés ellen
Áramigény: max 20 mA
Mechanikai védettség: IP20
Pontosság: 0,5% a végértékre vonatkoztatva
Felbontás: 12 bit
Hőmérsékleti együttható: <200 ppm/°C
Válaszidő: 1000 ms az analóg kimeneten, 30ms a soros
kimeneten
Mérési mód: TRMS (egypólusú)
Méréstartomány: 50 Arms vagy 25 Arms DIP-kapcsolóval
állítható, bipoláris (±50A DC vagy ±25A DC), RS485 fel-
használó által beállítva
Kimenet: 0... 10V és RS485
Működési frekvencia tartomány (-3dB): DC, vagy 20... 2000
Hz
Szigetelési feszültség: 3 kV a megérinthető fémrészek
között
Túlterhelhetőség: 2000 A rövid idejű, 300 A folytonos
Csúcstényező: 2
Hiszterézis: 0,15% a végértékre vonatkoztatva
Működési hőmérséklet: -15... 65°C
Tárolási hőmérséklet: -40... 85°C
Környezeti nedvesség tartalom: 10... 90% lecsapódás nélkül
Használati magasság: max. 2000 m
Epoxigyantás kiöntés
Tok anyaga: PBT, szürke
Beépítés: csavaros rögzítés sík felületre, vagy DIN sínre
pattintható a vele szállított elemekkel
Kivezetések: Kihúzható csatlakozók 3,5 mm, 5 pólus
8-egységes DIP-kapcsoló a beállításokhoz
Sárga bekapcsolt állapotot jelző LED , amely adatátvitelkor
villog
Vonatkozó szabványok: CE, EN61000-6-4/2006 + A1 2011;
EN64000-6-2/2005 ; EN61010-1/2010
Méretek: 46,1 * 63 * 26,4 mm (csatlakozók nélkül)
Súly: 72 g.
