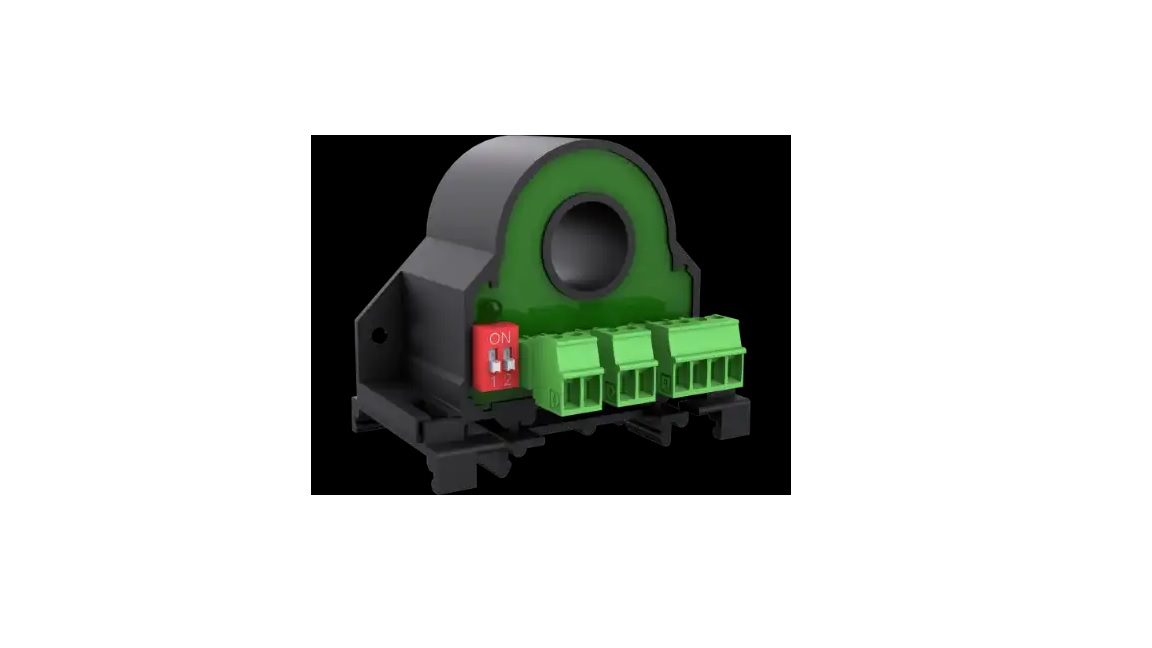

DC/AC áramváltó / teljesítmény és fogyasztásmérő, Qeed QI-Power-485-100 100 A AC/DC áramváltó teljesítmémy- és fogyasztásmérő RS485 interfésszel Previous Next A Qeed QI-POWER-485-100 egy egyfázisú teljesítmény- és fogyasztásmérő, DC/ACrms feszültség és áramméréssel. Az RS485 Modbus interfészen elérhető adatok: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cos?, kétirányú energia, THD. Az eszköz az RS485 interfészen keresztül a FACILE QI-POWER-485 szoftver segítségével szabadon konfigurálható. Síma felületre, vagy DIN sínre szerelhető kivitel, 4 kV-os galvanikus elválasztással a feszültség bemeneteknél Hozzáférhető regiszterek: MSW first, LSW first, vagy %-érték regiszter JELLEMZŐK TRMS típusú mérés, THD elérhető Pontossági osztály 0,5% Integrált RS485 Modbus RTU kimenet Kétirányú energiamérés Függőleges vagy vízszintes DIN-sínre szerelhető Könnyen konfigurálható RS485-ön keresztül ingyenes programozó szoftverrel Bootloader a firmware frissítéséhez Hozzáférhető regiszterek: MSW / LSW first, vagy %-érték regiszter Egyéb Energiaadatok tárolása: minimum 4,5 év, tipikusan 45 év Mérési frissítés: 50 ciklusonként vagy 1 másodpercenként (a kettő közül a gyorsabb), programozható a FACILE-ból. A mért áram/teljesítmény minimális értéke (lekapcsolás): a FACILE eszközzel 1) konfigurálható a [0…10200 mA] / [0…10200 W]2) tartományban (további részletekért lásd a regisztertérképet 3) - 40013 regiszter). Műszaki adatok Mérés típusa: TRMS vagy DC Mért paraméterek: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cos ?, kétirányú energia, THD, MIN / MAX értéke minden egyes mérésnél Méréstartományok Áram: 0... 100 A AC/DC Feszültség: 0... 800 VAC / 1000 VDC Pontosság 25°C-on 200 Hz-ig Feszültség, áram, aktív teljesítmény: < 0,5% F.S. Frekvencia: ±0,1 Hz Energia: a leolvasás ±1% a mért értékre Vcsúcs, Ipeak: ±5% F.S. (a végértékre) Tápláltás: 9...30 VDC, ellentétes polaritás és túlmelegedés ellen védett Teljeítmény igény: < 1,3 W Kimenet:. RS485 Modbus soros Baudrate 1200 és 115200 baud között Crest factor 1,5 (árammérésnél) Működési frekvencia: DC vagy 1...400 Hz Mintavételi sebesség 11 ezer minta /sec Bemeneti impedancia 1 Mohm ±1% CE jóváhagyások: EN61000-6-4/2006+A1 2011, EN64000-6-2/2005; EN61010-1/2010 Túlfeszültség kategória Cat III 600V, Cat II 1000V Szigetelés 3 kV csupasz kábel esetén az árammérésnél 4 kV feszültségmérésnél (megerősített szigetelés a táplálás és soros kimenet között) Mechanikai védelem: IP20 Hőmérsékleti együttható <200 ppm/°C Működési hőmérséklet -15...+65°C Tárolási hőmérséklet -40°C... +85°C Páratartalom: 10...90% lecsapódás nélkül Használati magasság: 2000 m tengerszint felett Méretek 46,1 x 63 x 26,4 mm (kivezetések nélkül) Kivezetések: 3,5 mm-es kivehető kapcsok, 1db. 4 pólusú és 2- db. 2 pólusú kapocs Súly: 80 g Felszerelés: csavarokkal függőleges/vízszintes fali rögzítésre, vagy DIN sínre vízszintes vagy függőleges helyzetbe a mellékelt klipekkel PROGRAMOZÁS A QI-POWER-485-300 a FACILE QI-POWER-485 programot futtató számítógéphez egy RS485-USB adapter segítségével csatlakoztatható. A szoftver segítségével beállítható a MODBUS cím, a sebesség (baud rate), a késleltetés, az esetlegesen használt feszültség-, ill. áramváltó áttétele, valamint módosítható a szűrő sebessége 1-5 érték között a gyors beállás, vagy egy stabilabb mérés céljából, valamint a frekvenciamérés az áram bemeneten a feszültség bemenet helyett. A szoftver ingyenesen letölthető a web-oldalról. Alternatív megoldásként a QI-POWER-485-100 köz- vetlenül kommunikálhat egy Masterrel az RS485 Mod- bus RTU-n keresztül. Ebben az esetben az összes eszközkonfigurációt a MODBUS regiszter térkép szerint (elérhető weboldalunkon, vagy a gyártó weboldalán https://qeed.it/documenti-manuali/) kell végrehajtani
