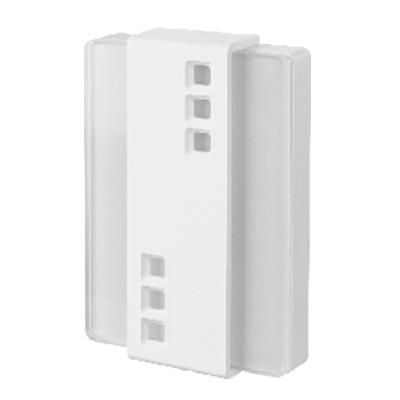

VETRO vezetékes csengo 230V FEHÉR

VETRO VEZETÉKES CSENGŐ Jellemző: - a csengő csak 230 V AC áramellátással működtethető - újszerű, elegáns megjelenés - hangerő: 85 dB - hang: kéttónusú BIM-BAM FIGYELEM: - Ajánlott, hogy a csengőt olyan személy szerelje be, aki rendelkezik megfelelő képzetséggel és engedéllyel. - A telepítéshez 0,5 mm2 - 2,5 mm2 átmérőjű vezetéket használjuk, melynek szigetelési feszültsége min. 300/500 V és megfelelő az adott típus paramétereinek. - A csengőt 230V AC hálózati feszültséggel táplálható. - A csengő fázis vezetékét a rövidzárlattól és a túlterheléstől megszakító kapcsolóval vagy az áramerősségnek megfelelően kiválasztott hengeres biztosítékkal kell védeni. - A csengőt kizárólag billenő kapcsolóval közösen használható. Nem rendelkezik kapcsoló blokkoló funkcióval. A csengő nem alkalmas folyamatos munkavégzésre. SZERELÉSI LEÍRÁS: 1. A beszerelést követően kapcsolja le a 230 V AC feszültséget a készüléket tápláló vezetékről . Ellenőrizze megfelelő mérőkészülék segítségével, hogy a vezetékben nincs áram. 2. Távolítsa el a csengő burkolatát, lapos csavarhúzó segítségével felfeszíthető a burkolat teteje. 3. Határozza meg a rögzítés helyét a falon, fúrjon két lyukat, melyek megfelelnek a csengő alapjában lévő lyukaknak. Ügyeljen a csengő függőleges elhelyezésére (a csengő alján bejelölt irány). 4. Helyezzen tipliket a falon lévő lyukba. 5. Csavarja be a csavart az előzőleg behelyezett tiplibe úgy, hogy kb. 5 mm kiálljon. 6. A csengő burkolatában lévő kerek lyukon kösse be a vezetéket. 7. Helyezze a kiálló felső csavarra a csengő alapját. 8. Rögzítse az alapot az alsó tiplibe tekert csavarral. 9. Távolítsa el a vezetékek végéről 15 mm hosszan a szigetelést. 10. Nyomja le a csatlakozó emelőkarját, a szigeteléstől szabad vezetékeket helyezze a csatlakozóvégekbe, majd engedje el az emelőkart. Ezt követően ellenőrizze, hogy a vezeték helyesen került-e elhelyezésre. Szükség esetén ismételje meg a műveletet. 11. Helyezze vissza a csengő burkolatát. 12. Kapcsolja be a 230 V AC hálózati feszültséget. 13. A gomb lenyomásával ellenőrizze a csengő működését. FIGYELEM! A burkolat eltávolítása előtt mindig győződjön meg arról, hogy a készülék le van kapcsolva a hálózati feszültségről.
